Основные параметры

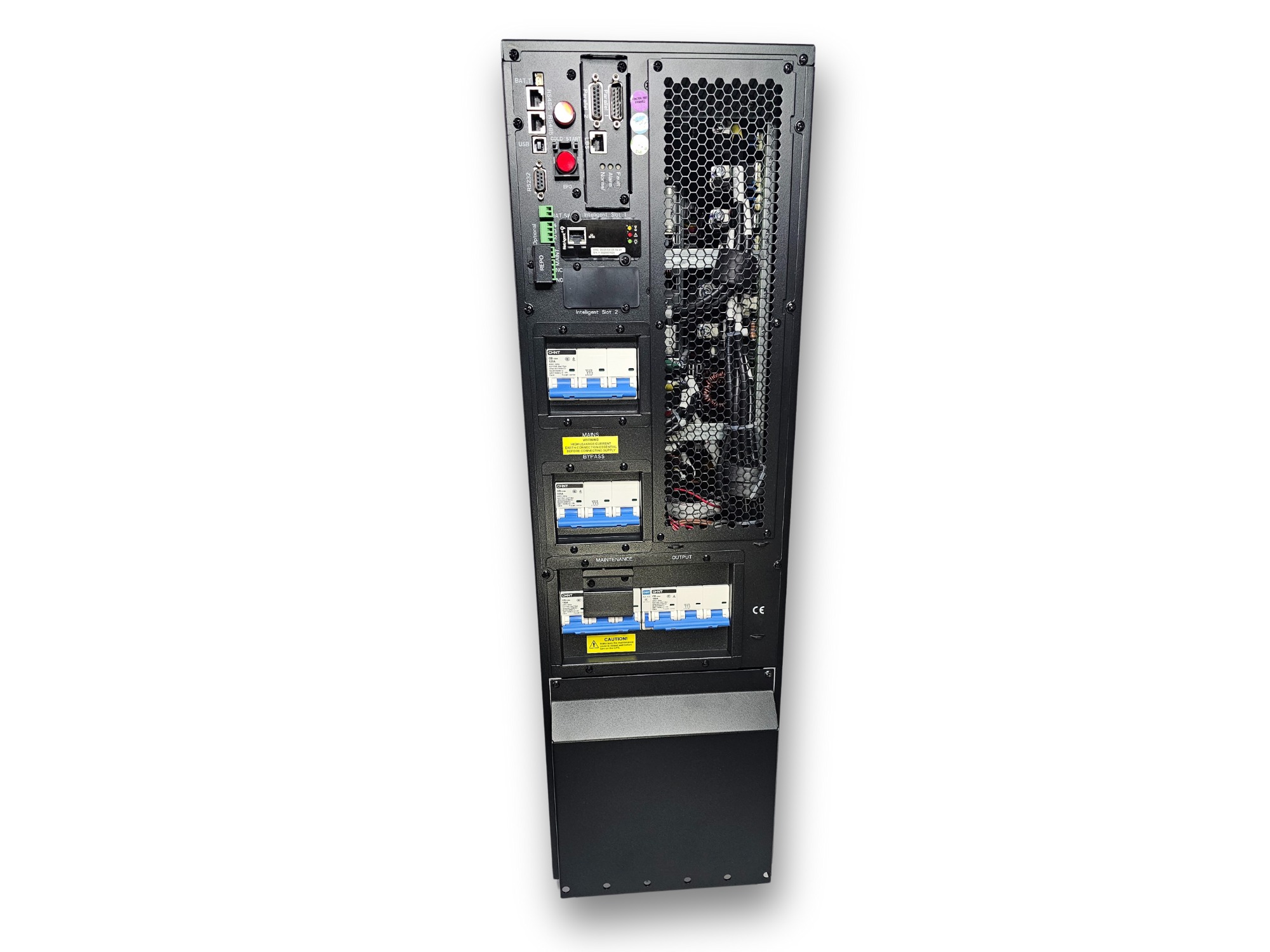

• Модель: YDC3360H

• Мощность: 60 кВА / 60 кВт

Входные параметры

• Номинальное напряжение: 380/400/415 В переменного тока (3 фазы + нейтраль + земля)

• Диапазон рабочего напряжения:

  • Для 100% нагрузки: 305–485 В

  • Для 40% нагрузки: 138–305 В

• Диапазон частоты: 40–70 Гц (автоматическое определение 50/60 Гц)

• Коэффициент мощности на входе: ≥0.99

• Гармонические искажения (THDi): ≤3% при 100% линейной нагрузке

Выходные параметры

• Выходное напряжение: 380/400/415 В переменного тока (3 фазы + нейтраль + земля)

• Регулировка напряжения: ±1%

• Коэффициент мощности на выходе: 1.0

• Частота выхода:

  • В режиме сети: синхронизируется с входной частотой (опции ±1% / ±2% / ±4% / ±5%)

  • В режиме батареи: 50/60 Гц (±0.1%)

• Время переключения:

  • Переход с режима сети на батарею: 0 мс

  • Переход с инвертора на байпас: 0 мс

• Форма выходного сигнала: Чистая синусоида

• Коэффициент амплитуды: 3:1

• Гармонические искажения (THDv):

  • ≤2% при линейной нагрузке

  • ≤4% при нелинейной нагрузке

• Перегрузочная способность:

  • В режиме инвертора:

    • ≤110% – до 60 минут

    • ≤125% – до 10 минут

    • ≤150% – до 1 минуты

    • 150% – отключение инвертора через 1,2 секунды

Эффективность

• КПД: до 95.5%

Батарея

• Напряжение батареи: 180/192/204/216/228/240/252/264/276/288/300Vdc ( постоянного тока (количество батарей: от 30 до 50 шт., по умолчанию 30 шт.)

  • При 36–50 батареях коэффициент мощности выхода – 1.0

  • При 32–34 батареях коэффициент мощности выхода – 0.9

  • При 30 батареях коэффициент мощности выхода – 0.8

• Ток заряда: макс. 20 А.

Физические параметры

• Габаритные размеры: 250 × 828 × 868 мм (Ш × Г × В)

• Вес: около 83 кг

• Рабочая температура: от 0 до 40°C

• Температура хранения: от -25 до 55°C (без батарей)

• Влажность: 0–95% (без конденсации)

• Высота над уровнем моря: до 1500 м (при превышении высоты требуется снижение мощности)

• Уровень шума: менее 58 дБ
  Защита: защита от короткого замыкания, перегрузки, низкого заряда батареи, перегрева и отказа вентилятора

• Диапазон напряжения байпаса:

  • Максимальное напряжение:

    • 220 В: +25% (опции +10%, +15%, +20%)

    • 230 В: +20% (опции +10%, +15%)

    • 240 В: +15% (опция +10%)

  • Минимальное напряжение: -45% (опции -10%, -15%, -20%, -30%)

• Частотный диапазон защиты: 50/60 Гц ±10%

• Оповещения: о коротком замыкании, перегрузке, ошибке ИБП, низком заряде батареи и отказе вентилятора

Соответствие стандартам

• Безопасность: IEC/EN 62040-1, IEC/EN 62477-1

• Электромагнитная совместимость (ЭМС): IEC/EN 62040-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8

Интерфейсы и коммуникация

• Коммуникационные порты: USB, RS232, RS485, параллельный порт, сухие контакты

• Дополнительные опции: слот для интеллектуальных карт, SNMP-карта, релейная карта
